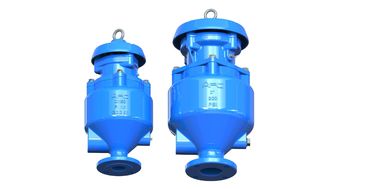

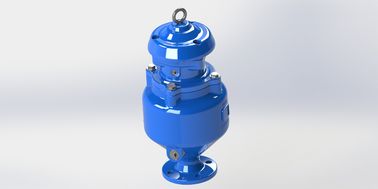

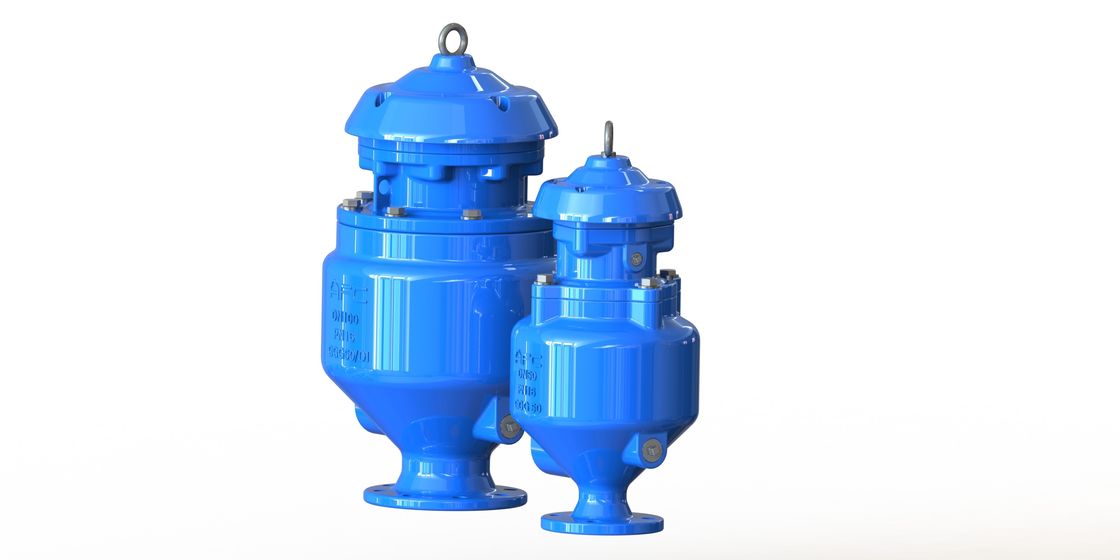

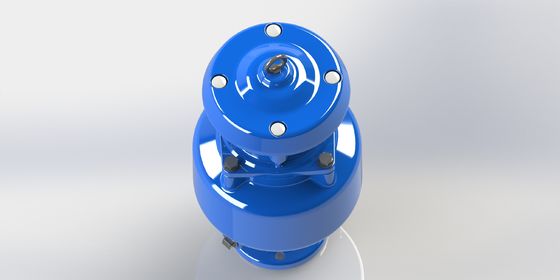

Sıvı su sistemi için döküntüsüz füzyon bağlı epoksi kaplı atık su hava salıverme valfi
- Hayır.
İşlevleri:
Kombine kinetik hava salıverme valfleri 3 fonksiyon sağlar:
1Büyük hava salınımı.
Boru hattını doldururken, yüzen orijinal pozisyonunda kalır.
1-2, büyük bir hava borusundan büyük havanın çıkmasına izin verin.
2Küçük hava salınımı.
Su seviyesi en tepeye yaklaştığında, yüzer, yakın pozisyonuna kadar ve mühürleme kemerini kapatır- büyük delik ve küçük delik.
2-2. Hava (suda çözünmüş havanın %2'si) sürekli olarak sudan çıkıyor ve vananın üst kısmında toplanıyor.
2-3. yüzen aşağıya sürülür ve küçük bir cep küçük bir delikten çıkar.
2-4. su boş olana kadar mühürleme yayı hala yakın pozisyonda olacaktır
3Boru hattının boşaltılması sırasında büyük hava alımı.
Boru hattı boşaldığında yüzerler.
3-2 büyük miktarda hava, boru hattına valf üzerinden girecek.
Boru hattının çökmesini ve boşluğu kırılmasını önlemek.
3-4. Mühürleyici O yüzüğünü boru hattında tıkanmaktan koruyun.
Özellikleri:
.Boşaltma.
.Orta vücudu daha geniş, boyu daha kısa.
.Akış hızını yavaşlat, bodrumda atık su tut.
.Temizlik için yukarı ve aşağıdaki drenaj patronunu.
.Hem kafes hem de vücut rehberi tarafından yüzen hareket desteği
. Orta kısmının arkasında hızlı bir şekilde su yükselir, doğrudan yukarı ve ana vücut dışına akışını önler.
Vibrasyonu, bükülmesini, yüzmenin doğrudan kapatılmasını engelleyen kollar veya kaldıraçlar yok.
Uzun süreli hizmet için valf gövdesinin iç ve dış tarafı tamamen füzyon epoksi kaplamalı.
Üretim standardı: BS EN1074-4, AWWA C512
Flanş delme ve boyutu: BS EN 1092 ve BS EN 558 ve ANSI flanş.
• 100% -kapalı akış alanı.
• Sıfırlama kemerinin üstündeki suyu küçük bir delikten fırlatabilir ve vakum sırasında kirli suyun boru hattına girmesini önlemek için kuru tutabilir.
• Valflerin çoğu parçası geri dönüştürülebilir.
• Tüm iç parçalar paslanmadan 316SS malzemelerinden yapılmıştır.
• Bir kauçuk mühürlü yüzer, su çekici direkt olarak mühürleme yayına ve koltuğa etki etmesini yasaklamak için emici olabilir.
Hizmet Alanları:
Kanalizasyon suyu sistemi için.
Teknik veriler:
Boyut aralığı: DN 50-200MM
Basınç değerleri:1.0Mpa,1.6Mp (Flanş)
Çalışma sıcaklığı: -10°-80°C.
Akış ortamı: kanalizasyon suyu.
Su çekici sorunu olduğunda lütfen PN25 ve şok önleyici cihaz için fabrikaya başvurun.
| Hızlı Seçim Tablosu |
Su Akış Hızı
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Ana boru boyutu
MM |
80-400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
SKAR'ın boyutu
MM |
50 |
80 |
100 |
150 |
200 |
Malzeme:
| Bölüm Listesi |
| - Hayır, hayır. |
Parça Adı |
Malzeme |
Standart |
| 1 |
Vücut |
Düktil demir |
EN GJS500-7 |
| 2 |
Yüzen |
Paslanmaz çelik |
ANSI 304/316L |
| 3 |
Orta kısım |
Düktil demir |
EN GJS500-7 |
| 4 |
O-ring |
Kauçuk |
NBR |
| 5 |
Hex Bolt |
Paslanmaz çelik |
ANSI 304 |
| 6 |
Çamaşır makinesi |
Paslanmaz çelik |
ANSI 304 |
| 7 |
Bonet |
Düktil demir |
EN GJS500-7 |
| 8 |
Kapak |
Düktil demir |
EN GJS500-7 |
| 9 |
Çamaşır makinesi |
Paslanmaz çelik |
Ticari/ANSI 304/316L |
| 10 |
Hex Bolt |
Paslanmaz çelik |
Ticari/ANSI 304/316L |
| 11 |
Gözbağı |
Karbon çelik |
Ticari |
| 12 |
Sütun |
Alüminyum |
Ticari |
| 13 |
O-ring |
Kauçuk |
NBR |
| 14 |
Koltuk |
Kauçuk |
NBR |
| 15 |
Mühürleme kemeri |
Paslanmaz çelik |
ANSI 304/316L |
| 16 |
Açıklık Koltuğu |
Kauçuk |
NBR |
| 17 |
Kök |
Paslanmaz çelik |
ANSI 304/316L |
| 18 |
Plug-Option |
Paslanmaz çelik |
ANSI 304/316L |
| 19 |
Küçük Açıklık |
Paslanmaz çelik |
ANSI 304/316L |
Boyut:
| DN |
Model numarası. |
H |
ΦD |
ΦK |
ΦB |
n-φd |
C |
| PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4-φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8-φ19 |
19 |
| 100 |
SKAR-0100 |
676 |
220 |
180 |
156 |
8-φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8-φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8-φ23 |
12-φ23 |
20 |
