Pazar Lideri Olun Su Akış Kontrol Vanası
Menşe yeri: | Çin |
Marka adı: | AFC OEM |
Sertifika: | ISO9001-2015 |
Model numarası: | SKAR |
Min sipariş miktarı: | 1 |
---|---|
Fiyat: | Price negotiable |
Ambalaj bilgileri: | kontrplak durumlarda |
Teslim süresi: | 45-60 GÜN |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | Siparişe göre |
Ürün adı: | Tam Akış Alanı Su Tahliye Vanası Kanalizasyon Kinetik SS316 İç Parçalar | Model kodu: | SKAR |
---|---|---|---|
Malzeme: | Sfero Döküm GJS500-7 | İç parçalar: | SS316 |
Kaplama: | Fusion Bonded Epoksi | Akış Alanı: | Tam Akış Alanı |
Renk: | RAL5010 | uzmanlık: | Dökülme Ücretsiz |
Vurgulamak: | Tam Akış Alanı Su Tahliye Vanası,SS316 Dahili Su Tahliye Vanası,Kinetik Kanalizasyon Tahliye Vanası |

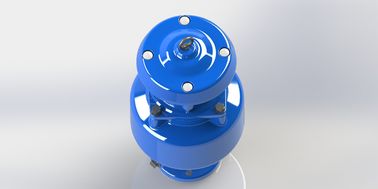

Tam Akış Alanı Su Tahliye Vanası Kanalizasyon Kinetik SS316 İç Parçalar
İşlev:
Kombine kinetik hava tahliye valfi 3 fonksiyon sağlar:
1. Büyük hava tahliyesi - Anti-şok cihazı ile
1-1.Su darbesini önlemek için hava boşaltma hızını azaltın.
2. Küçük hava tahliyesi
2-1.Su seviyesi yukarıya çıktığında şamandıra yakın konumuna gelecek ve sızdırmazlık arkını büyük ve küçük deliği kapatacaktır.
2-2.Hava (suda çözülmüş havanın %2'si) sudan sürekli olarak çıkar ve vananın tepesinde toplanır.
2-3.Şamandıra aşağı sürülür ve küçük cep küçük delikten dışarı çıkar.
2-4.Sızdırmazlık yayı, su boşalana kadar yakın konumda olacaktır.
3. Boru hattının boşaltılması sırasında büyük hava girişi.
3-1.Boru hattı boşaldığında şamandıra düşecektir.
3-2.Büyük hava, vana yoluyla boru hattına girecektir.
3-3.Boru hattının çökmesini ve vakumun kırılmasını önleme.
3-4.Sızdırmazlık o-ringini boru hattında tıkanmaya karşı koruyun.
Özellikler:
.Dökülme Ücretsiz.
.Temizlemek için başlığı üstte ve altta boşaltın.
Hizmet Alanları:
Kanalizasyon su sistemi için.
Teknik veri:
Boyut aralığı: DN 50-200MM
Basınç derecelendirmeleri: 1.0Mpa, 1.6Mp (Flanş)
Çalışma sıcaklığı: -10°-80°C.
Akış ortamı: kanalizasyon suyu.
Su darbesi sorunu olduğunda lütfen PN25 ve antişok cihazı için fabrikaya danışın.
Hızlı Seçim Tablosu | |||||
Su akış debisi CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Ana boru boyutu AA |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
SKAR'ın boyutu AA |
50 | 80 | 100 | 150 | 200 |
Malzeme:
Numara. | Bölüm adı | Malzeme | Standart |
1 | Gövde | Eğilebilir Demir | TR GJS500-7 |
2 | Batmadan yüzmek | Paslanmaz çelik | ANSI304/316L |
3 | Orta kısım | Eğilebilir Demir | TR GJS500-7 |
4 | O-ring | Silgi | NBR |
5 | altıgen cıvata | Paslanmaz çelik | AISI304 |
6 | yıkayıcı | Paslanmaz çelik | AISI304 |
7 | kaput | Eğilebilir Demir | TR GJS500-7 |
8 | Örtmek | Eğilebilir Demir | TR GJS500-7 |
9 | yıkayıcı | Paslanmaz çelik | Ticari/ANSI304/316 |
10 | altıgen cıvata | Paslanmaz çelik | Ticari/ANSI304/316 |
11 | halkalı cıvata | Karbon çelik | Reklam |
*12 | sütun | Alüminyum | Reklam |
13 | O-ring | Silgi | NBR |
14 | Koltuk | Silgi | NBR |
15 | Sızdırmazlık Arkı | Paslanmaz çelik | ANSI304/316L |
16 | Orifis Koltuk | Silgi | NBR |
17 | Kök | Paslanmaz çelik | ANSI304/316L |
18 | Fiş seçeneği | Paslanmaz çelik | ANSI304/316L |
19 | küçük delik | Paslanmaz çelik | ANSI304/316L |
*Size≥DN150 sütunu yok |
Boyut:
DN | Model numarası. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
