Kelebek Çift Eksantrik Valf

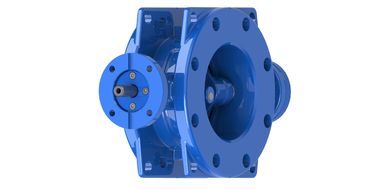

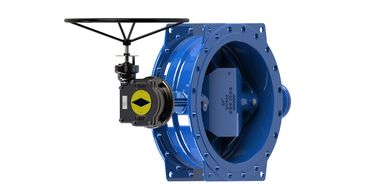

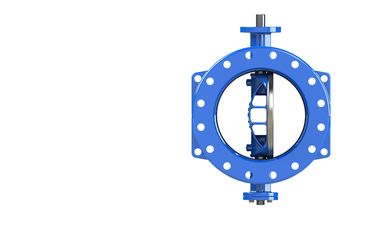

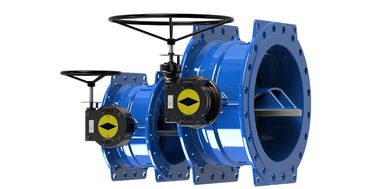

Büyük resim : Kelebek Çift Eksantrik Valf

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	AFC OEM
Sertifika:	EN593
Model numarası:	FBGD, FBBD, FBED, FBPD

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	Price negotiable USD RMB
Ambalaj bilgileri:	PLYWOOD KASA VE PALETLER
Teslim süresi:	Siparişe göre
Ödeme koşulları:	L/C, T/T
Yetenek temini:	60 günde 2 konteyner

İletişim

Detaylı ürün tanımı

Renk:	Mavi RAL 5010	Malzeme:	Sfero Döküm GSJ500-7
Disk yuvası:	316L	Gövde Koltuğu:	EPDM
Basınç Değeri:	PN10 PN16	Standart:	EN593
Ürün Adı:	Çift Eksantrik Kelebek Valfı
Vurgulamak:	kelebek kontrol valfi , Çift kanatlı kelebek vanalı , Kelebek Çift Eksantrik Valf

Çift Eksantrik Kelebek Valfi Dovetail Seal Tasarımı Her iki tarafı da mühürleyici

Her iki tarafı da mühürlüyor. Düktil demir çift eksantrik kelebek valfi.13. ve 14. seriler

Özellik:

Yeni gelişmiş tasarım, kuyruk kuyruğu mühürleme tasarımı ve arka tarafta epoksi ile yakalanmış, diskle daha fazla temas halinde olmak için çoklu yükseltilmiş halka ile ancak kapanırken daha az sürtünme.
Çift eksantrik tasarım, diske daha az temas alanı ve diskin açık pozisyonunda daha az stres sağlar.

DN 100-400MM düz disk kullanırken, DN 450-1600MM kemer şeklinde disk kullanır.

Epoxy kaplama iç ve dış.

. Ark şekli ve diski ile disk tasarımı daha iyi akış kapasitesi, daha güçlü ve daha az ağırlık sağlayabilir
Çubuk ve disk bağlantısı tangensiyel pin ile değiştirilebilir ve katı bağlantı sağlar.

Valf tasarımı EN 593'e uygun.
Üst flens bağlantısı ISO 5211-1982'ye ve F/F EN 558-1 serisi 13 & 14'e uymaktadır.

DN150-DN400mm, disk düz şekildedir, daha büyük çöplerin akmasına izin verir.Daha az sıkıştırmaya neden olmak ve lastik mühürün ömrünü artırmak için mühür lastikinin giyilmesine neden olmakAyrıca, su başı kaybı çok azaldı ve türbülansa en aza indirildi, böylece diskten akış enerjisi tasarruf edildi ve pompalama maliyeti düştü.

Üretim Kontrolü

Kalite Sistemi
IQC	Gelen parçaları kontrol edin.
IPQC	Üretim sürecinin kalifiye olduğunu kontrol edin
FQC	Tüm valfler basınç testi yapıldı.
OQC	Valfi kontrol edin. Görünüşümüzü ve paketlememizi.

Malzeme

DN100-DN500
Kelebek Çift Eksantrik Valf 0 Kelebek Çift Eksantrik Valf 1

DN600-DN1200
Kelebek Çift Eksantrik Valf 2 Kelebek Çift Eksantrik Valf 3

Boyut:
Kelebek Çift Eksantrik Valf 4
Kelebek Çift Eksantrik Valf 5

Kelebek Çift Eksantrik Valf 6

Kelebek Çift Eksantrik Valf 7
Kelebek Çift Eksantrik Valf 8

Açılış derecesi VS Akış katsayısı Kv

KV Değeri
Açılış derecesi
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ¢	60 ¢	70 ¢	80 ¢	90 ¢
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802

Kelebek Çift Eksantrik Valf 9
