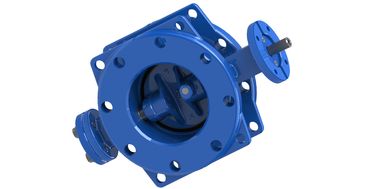

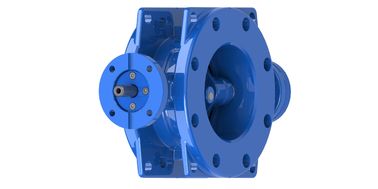

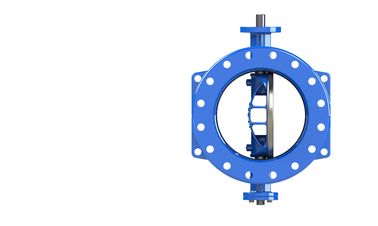

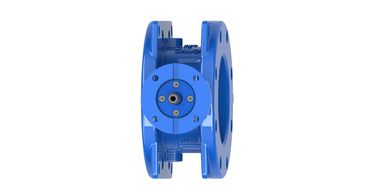

Kelebek Valfi Çift Eksantrik

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	AFC OEM
Sertifika:	WRAS NSF61/372
Model numarası:	FBGD, FBBD, FBED, FBPE

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Ambalaj bilgileri:	Kontrplak kutu veya palet
Teslim süresi:	60 gün
Ödeme koşulları:	L/C, T/T
Yetenek temini:	sipariş bazında

İletişim

Detaylı ürün tanımı

Malzeme:	Sfero Döküm GJS 500-7	Disk Koltuk:	paslanmaz çelik 316L
Gövde Koltuğu:	EPDM	Standart:	EN593, AWWA C504,
Renk:	Mavi RAL5010	Sonsuz Dişli:	IP67
Ürün Adı:	Çift Eksantrik Kelebek Valfı	Model kodu:	FBBD/FBGD
Vurgulamak:	kelebek kontrol valfi , Çift kanatlı kelebek vanalı

SS316L Disk Halkası Çift Eksantrik Kelebek Valfi Çıplak Baş/Geri Döşeme İşletiliyor

Her iki tarafı da mühürlüyor, düşük tork, Dovetail, Çevrimiçi onarım, çift eksantrik kelebek valfi.

Özellikleri:

.Valf DI gövdesinden ve DI diskinden yapılmıştır.
Yeni gelişmiş tasarım, güvercin kuyruğu mühürleme tasarımı ve arka tarafta çoklu yükseltilmiş halka ile epoksi ile yakalanmış, diskle daha fazla temas halinde ancak kapanırken daha az sürtünme.
Çift eksantrik tasarım, diske daha az temas alanı ve diskin açık pozisyonunda daha az stres sağlar.
. Ark şekli ve diski ile disk tasarımı daha iyi akış kapasitesi, daha güçlü ve daha az ağırlık sağlayabilir
Çubuk ve disk bağlantısı tangensiyel pin ile değiştirilebilir ve katı bağlantı sağlar.
DN 150-350MM düz disk kullanırken, DN 350-1200MM kemer şeklinde disk kullanır.
Epoxy kaplama iç ve dış.
. Valf tasarımı EN 593, BS 5155, AWWA C504 & API 609'u karşılar
Üst flens bağlantısı ISO 5211-1982'ye, F/F ise EN558-1 ve AWWA C504'e uymaktadır.

Teknik veriler:

Boyut aralığı: DN350-1200mm
Rating: 1.0Mpa; 1.6Mpa, 150/250 Psi
Çalışma sıcaklığı: -10°C ~ 80°C
Akış ortamları: Su ve Atık Su

Uygulama:

Su tesisatı sistemi, atık su sistemi, su dağıtım sistemi, HVAC sistemi, sanayi, elektrik santrali

Üretim:

Kalite Sistemi
IQC	Gelen parçaları kontrol edin.
IPQC	Üretim sürecinin kalifiye olduğunu kontrol edin
FQC	Tüm valfler basınç testi yapıldı.
OQC	Valf görünümünü ve paketleme kontrol edin

Kelebek Valfi Çift Eksantrik 0

DN	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

Kelebek Valfi Çift Eksantrik 1

DN	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	319	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
