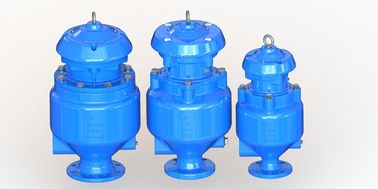

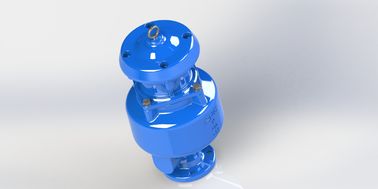

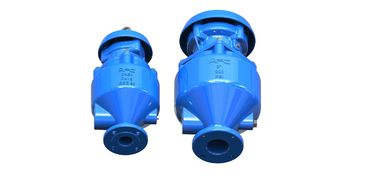

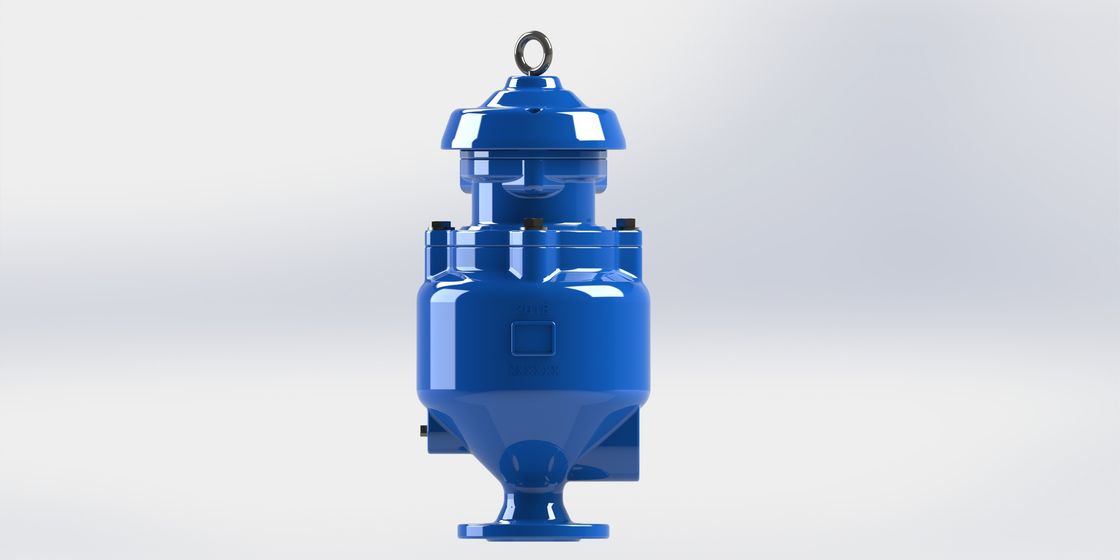

SS316 İç Üçlü Fonksiyonlu Tam Akış Alanı Tek Odalı Kanalizasyon Kombine Hava Sertifikalı Valf
- Hayır.
Özellikleri:
.Ücretsiz dökülme olağanüstü bir özelliktir.
.Gelişmiş tasarım: Basit mekanizma ve ani su çekici ve hızlı kapanma sırasında çatlamayı önlemek için güçlü yüzer.
.Orta vücudu daha geniş, boyu daha kısa.
.Akış hızını yavaşlat, bodrumda atık su tut.
.Temizlik için yukarı ve aşağıdaki drenaj patronunu.
.Hem kafes hem de vücut rehberi tarafından yüzen hareket desteği
. Orta kısmının arkasında hızlı bir şekilde su yükselir, doğrudan yukarı ve ana vücut dışına akışını önler.
Vibratörün titreşmesini, bükülmesini ve doğrudan kapanmasını önleyen kollar veya kaldıraçlar yok.
Uzun süreli hizmet için valf gövdesinin iç ve dış tarafı tamamen füzyon epoksi kaplamalı.
Üretim standardı: BS EN1074-4, AWWA C512
Flanş delme ve boyutu: BS EN 1092 ve BS EN 558 ve ANSI flanş.
• 100% -kapalı akış alanı.
• Sıfırlama kemerinin üstündeki suyu küçük bir delikten fırlatabilir ve vakum sırasında kirli suyun boru hattına girmesini önlemek için kuru tutabilir.
• Valflerin çoğu parçası geri dönüştürülebilir.
• Tüm iç parçalar paslanmadan 316SS malzemelerinden yapılmıştır.
• Üstünde daha iyi bir mühürleme (daha büyük yüzerlik) etkisini sağlayan küçük bir lastik mühürleme ile yüzen.
• Bir kauçuk mühürlü yüzer, su çekici direkt olarak mühürleme yayına ve koltuğa etki etmesini yasaklamak için emici olabilir.
Hizmet Alanları:
Kanalizasyon suyu sistemi için.
Teknik veriler:
Boyut aralığı: DN 50-200MM
Basınç değerleri:1.0Mpa,1.6Mp (Flanş)
Çalışma sıcaklığı: -10°-80°C.
Akış ortamı: kanalizasyon suyu.
Su çekici sorunu olduğunda lütfen PN25 ve şok önleyici cihaz için fabrikaya başvurun.
| Hızlı Seçim Tablosu |
Su Akış Hızı
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Ana boru boyutu
MM |
80-400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
SKAR'ın boyutu
MM |
50 |
80 |
100 |
150 |
200 |
Malzeme:
| - Hayır, hayır. |
Bölüm Adları |
Malzeme |
Standart |
| 1 |
Vücut |
Düktil demir |
EN GJS500-7 |
| 2 |
Yüzen |
Paslanmaz çelik |
AISI304/316L |
| 3 |
Orta kısım |
Düktil demir |
EN GJS500-7 |
| 4 |
O-ring |
Kauçuk |
NBR |
| 5 |
Hex Bolt |
Paslanmaz çelik |
AISI304 |
| 6 |
Çamaşır makinesi |
Paslanmaz çelik |
AISI304 |
| 7 |
Bonet |
Düktil demir |
EN GJS500-7 |
| 8 |
Kapak |
Düktil demir |
EN GJS500-7 |
| 9 |
Çamaşır makinesi |
Paslanmaz çelik |
Ticari/AISI304/316 |
| 10 |
Hex Bolt |
Paslanmaz çelik |
Ticari/AISI304/316 |
| 11 |
Gözbağı |
Karbon çelik |
Ticari |
| 12 |
*Sütun |
Alüminyum |
Ticari |
| 13 |
O-ring |
Kauçuk |
NBR |
| 14 |
Koltuk |
Kauçuk |
NBR |
| 15 |
Mühürleme kemeri |
Paslanmaz çelik |
AISI304/316L |
| 16 |
Açıklık Koltuğu |
Kauçuk |
NBR |
| 17 |
Kök |
Paslanmaz çelik |
AISI304/316L |
| 18 |
Fiş seçeneği |
Paslanmaz çelik |
AISI304/316L |
| 19 |
Küçük Açıklık |
Paslanmaz çelik |
AISI304/316L |
Boyut:
| DN |
Model numarası. |
H |
ΦD |
ΦK |
ΦB |
n-Φd |
C |
| PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4-Φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8-Φ19 |
19 |
| 100 |
SKAR-0100 |
676 |
220 |
180 |
156 |
8-Φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8-Φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8-Φ23 |
12-Φ23 |
20 |
