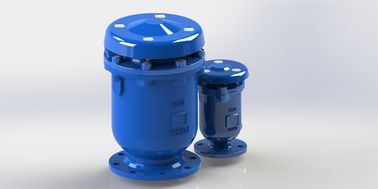

Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası

Çin Suzhou Alpine Flow Control Co., Ltd Sertifikalar
Çin Suzhou Alpine Flow Control Co., Ltd Sertifikalar
Ben sohbet şimdi

Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası

Ductile Iron GJS500-7 Combination Air Release Valve With Full Flow Area
Ductile Iron GJS500-7 Combination Air Release Valve With Full Flow Area

Büyük resim :  Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: AFC OEM
Sertifika: WRAS NSF61/372
Model numarası: KARX KARR KARA KARS ARVS

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1
Fiyat: USD RMB
Ambalaj bilgileri: kontrplak durumlarda
Teslim süresi: 45-60 GÜN
Ödeme koşulları: L/C, T/T
Yetenek temini: Siparişe göre
Detaylı ürün tanımı
Malzeme: Sfero Döküm GJS500-7 İç parçalar: SS304
Akış Alanı: Tam Akış Alanı Renk: RAL 5010, RAL 5015
Standart: EN1074-4 AWWAC515 Onay: WRAS NSF61
Vurgulamak:

hava basıncı tahliye vanası

,

su hava tahliye vanası






Temiz Su tam akış alanı için Conbination Hava Tahliye Vanası




Özellikler:
.Gelişmiş tasarım: Güçlü şamandıra ve basit mekanizma, ani su darbesi ve hızlı kapanma sırasında çatlamayı önleyebilir.
.Şamandıranın titremesini, bükülmesini, doğrudan kapanmasını engelleyebilecek kol veya kaldıraç yoktur.
.Şamandıranın dışında düz kafes, şamandırayı belirtilen kılavuz rayda hareket ettirin.
.Çarpışmayı önlemek için alt kauçuk tampon ve vakum sırasında kafesin etrafındaki uygun deliklerle kolayca tahliye edin.
.Dış ekran güvenlik içindir ve böceklerin içeri girmesini önler.
.Uzun süreli hizmetler için valf gövdesinin içi ve dışı tamamen füzyon epoksi ile kaplanmıştır.
.Flanş delme ve boyut, BS EN 1092 ve BS EN 558 ve ANSI flanşına uygundur.



Üçlü İşlev:
1. Boru hattının doldurulması sırasında büyük hava çıkışı
2. Boru hattının boşaltılması sırasında büyük hava girişi
3. Basınçlı boru hattı altında az hava çıkışı


Boyut Seçim Tablosu:

Su akış hızı aralığı
Maks.CMH
760 1360 4160 8500 19100 33400 76300
Ana boru hattı boyutu
mm
80-300 200-400 400-700 750-1000 1050-1500 1500-2000 2100-3000
KARX giriş boyutu
mm
25 50 80 100 150 200 300
çıkış deliği
mm
50 75 95 130 170 230 330
küçük delik boyutu
mm
1.6 1.6 2 2.5 3 4 4



Hizmet Alanları:
Boyut aralığı:DN 25-300MM
Basınç derecelendirmeleri: 1.0Mpa, 1.6Mpa (İplik)
Su sistemi, yangın söndürme, sulama sistemi için.

Teknik veri:
1.0Mpa,1.6Mp,2.5 Mpa(Flanş)
Çalışma sıcaklığı: -10°-80°C.
Akış ortamı: temiz su







Malzeme listesi:



KARS ( Diş Tipi DN25-DN50)



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 0

Numara. Bölüm adı Malzeme Standart
1 Gövde Eğilebilir Demir TR GJS500-7
2 Batmadan yüzmek Paslanmaz çelik AISI304
3 Sızdırmazlık Arkı Paslanmaz çelik AISI304
4 altıgen cıvata Karbon Çelik/Paslanmaz Çelik Karbon Çelik/Paslanmaz Çelik
5 Örtmek karbon çelik Epoksi kaplamalı
6 Ekran Paslanmaz çelik AISI304
7 Tampon Silgi NBR/EPDM
8 Kılavuz Namlu Paslanmaz çelik AISI304
9 meme koltuk Silgi NBR/EPDM
10 Koltuk Silgi NBR/EPDM
11 O-ring Silgi NBR/EPDM
12 kaput Eğilebilir Demir TR GJS500-7
13 sütun alüminyum Reklam
14 altıgen cıvata Karbon Çelik/Paslanmaz Çelik Karbon Çelik/Paslanmaz Çelik
15 yıkayıcı Paslanmaz çelik AISI304
16 Küçük Nozul Paslanmaz çelik AISI304





KARX ( FlanşDN50-DN300 yazın)



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 1

Numara. Bölüm adı Malzeme Standart
1 Gövde Eğilebilir Demir TR GJS500-7
2 Batmadan yüzmek Paslanmaz çelik AISI304
3 Sızdırmazlık Arkı Paslanmaz çelik AISI304
4 Altıgen Cıvatada Karbon Çelik/Paslanmaz Çelik GI/AISI304
5 kaput Eğilebilir Demir TR GJS500-7
6 Örtmek karbon çelik AISI304
7 Ekran Paslanmaz çelik AISI304
8 altıgen cıvata Karbon Çelik/Paslanmaz Çelik GI/AISI304
9 yıkayıcı Paslanmaz çelik AISI304
10 sütun alüminyum Reklam
11 O-ring Silgi NBR/EPDM
12 Koltuk Silgi NBR/EPDM
13 meme koltuk Silgi NBR/EPDM
14 Kılavuz Namlu Paslanmaz çelik AISI304
15 Tampon Silgi NBR/EPDM
16 Küçük Nozul Paslanmaz çelik AISI304







Boyut:



KARS (Tdiş Tipi DN25-DN50)



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 2



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 3



KARX ( Flanş Tipi DN50-DN300)



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 4



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 5



Hava Akışı Karakteristiği



Büyük Hava Egzoz

Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 6



Hava girişi



Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 7



Küçük havalandırma

Tam Akış Alanlı Sfero Döküm GJS500-7 Kombine Hava Tahliye Vanası 8
