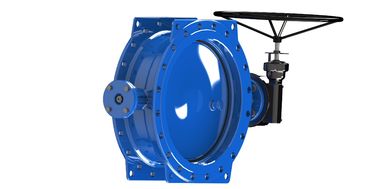

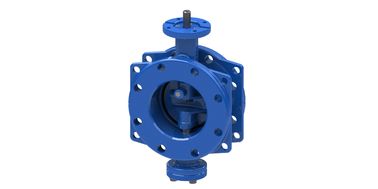

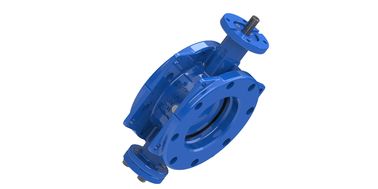

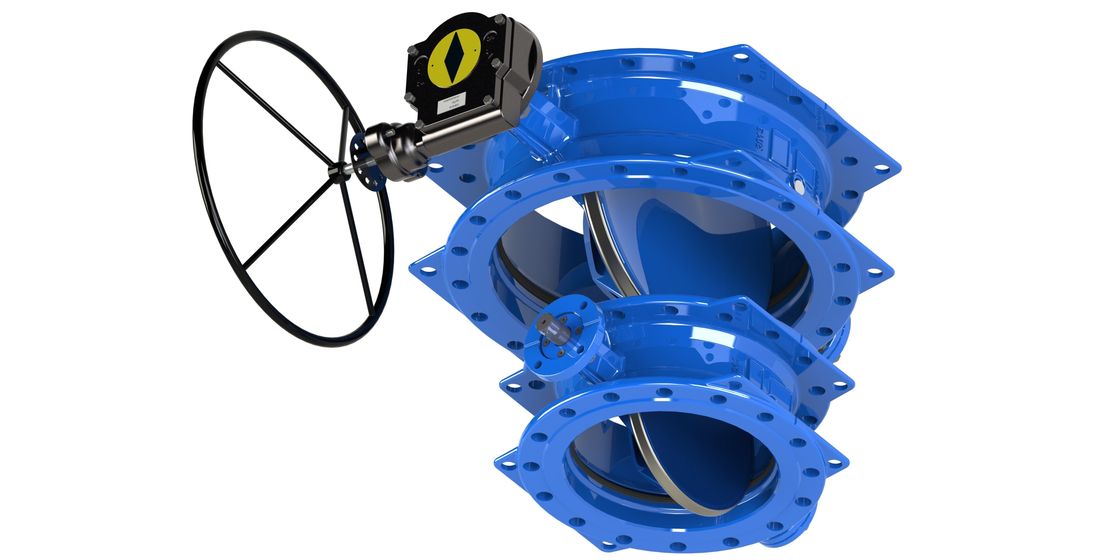

Name: Çift Eksantrik Kelebek Valf Dovetail Mavi Kauçuk Mühür Düşük Çalışma Döner
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPE
Availability: InStock

Ana sayfa Ürünler Çift Eksantrik Kelebek Valfı

Çift Eksantrik Kelebek Valf Dovetail Mavi Kauçuk Mühür Düşük Çalışma Döner

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	AFC OEM
Sertifika:	WRAS NSF61/372
Model numarası:	FBGD, FBBD, FBED, FBPE

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Ambalaj bilgileri:	Kontrplak kutu veya palet
Teslim süresi:	60 gün
Ödeme koşulları:	L/C, T/T
Yetenek temini:	Siparişe göre

İletişim

Detaylı ürün tanımı

Malzeme:	Sfero Döküm GJS 500-7	Disk Koltuk:	paslanmaz çelik 316L
Gövde oturağı:	EPDM	Standart:	EN593, AWWA C504,
Renk:	Mavi Ral5010	Sonsuz Dişli:	IP67
Vurgulamak:	kelebek kontrol valfi , Çift kanatlı kelebek vanalı

Çift Eksantrik Kelebek Valfi, iki tarafı da mühürlü, düşük tork, Dovetail, online onarım

Özellikleri:

BV DN100-DN500mm'in diski, daha büyük çöplerin akmasına izin veren düz bir şekildedir.Daha az sıkıştırmaya neden olmak ve lastik mühürün ömrünü artırmak için mühür lastikinin giyilmesine neden olmakAynı zamanda, su başı kaybı çok azaltabilir ve türbülans en aza indirilebilir, böylece pompalama maliyetini düşürür ve disk enerjisinden akış tasarruf edilir.

EPOXY tarafından çevrimiçi onarım. Özel teknoloji özel teknoloji için boru hattından valfi çıkarmadan Çift Eksantrik Flange Kelebek Valfını onarabilir.Kullanıcı sadece boru hattına girmeden kelebek valfinin dışından onarmak gerekirLütfen fabrikaya danışın ve lastik mühür hasarlı olduğunda BV'yi nasıl tamir edeceğinizi göstereceğiz.

Teknik veriler:

Çalışma sıcaklığı: -10°C ~ 80°C
Rating: 1.0Mpa; 1.6Mpa, 150 Psi
Akış ortamları: Su ve Atık Su
Boyut aralığı: DN100-1200mm

Hizmet Alanları:
Su tesisatı sistemi, atık su sistemi, su dağıtım sistemi, HVAC sistemi, sanayi, elektrik santrali

Döner Listesi

Çıplak baş tork (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Üretim:

Kalite Sistemi
IQC	Gelen parçaları kontrol edin.
IPQC	Üretim sürecinin kalifiye olduğunu kontrol edin
FQC	Tüm valfler basınç testi yapıldı.
OQC	Valf görünümünü ve paketleme kontrol edin

Malzeme

DN100-DN500

Çift Eksantrik Kelebek Valf Dovetail Mavi Kauçuk Mühür Düşük Çalışma Döner 0

- Hayır, hayır.	Parça Adı	Malzeme	Standart
1	Vücut	Düktil demir	GJS500-7
2	Alt şahıs	Paslanmaz çelik	AISI420/304/316
3	Disk	Düktil demir	GJS500-7
4	Ana şaft	Paslanmaz çelik	AISI420/304/316
5	Yedek plaka	Plactic	PTFE
6	Destek levhası	Karbon çelik	Ticari
7	Anahtar Anahtar	Karbon çelik	Ticari
8	Hex bult içinde	Karbon çelik	Ticari
9	O-ring	Kauçuk	NBR
10	Çapa Taşıması	Karbon Çelik + Brone/PTFE	Ticari
11	Hex bult içinde	Karbon çelik	Ticari
12	Pin	Paslanmaz çelik	AISI431
13	Hex bult içinde	Karbon çelik	Ticari
14	Çapa Taşıması	Karbon Çelik + Brone/PTFE	Ticari
15	Konum plakası	Düktil demir	GJS500-7
16	Hex Bolt	Karbon çelik	Ticari
17	Hex bult içinde	Karbon çelik	Ticari
18	Alt Flens	Düktil demir	GJS500-7
19	O-ring	Kauçuk	NBR
20	Disk Koltuğu	Paslanmaz çelik/DI	316SSL/GJS500-7+Exoxy kaplamalı
21	Beden Koltuğu	Kauçuk	EPDM
22	Çakıl	Epoxy	Ticari
23	Operatör	Solucan donanımı.	Ticari
24	Hex Bolt	Paslanmaz çelik	AISI304

DN600-DN1200
Çift Eksantrik Kelebek Valf Dovetail Mavi Kauçuk Mühür Düşük Çalışma Döner 1

- Hayır, hayır.	Parça Adı	Malzeme	Standart
1	Vücut	Düktil demir	GJS500-7
2	Alt şahıs	Paslanmaz çelik	AISI420/304/316
3	Disk	Düktil demir	GJS500-7
4	Ana şaft	Paslanmaz çelik	AISI420/304/316
5	Yedek plaka	Plactic	PTFE
6	Destek levhası	Karbon çelik	Ticari
7	Anahtar Anahtar	Karbon çelik	Ticari
8	Hex bult içinde	Karbon çelik	Ticari
9	O-ring	Kauçuk	NBR
10	Çapa Taşıması	Karbon Çelik + Brone/PTFE	Ticari
11	Hex bult içinde	Karbon çelik	Ticari
12	Pin	Paslanmaz çelik	AISI431
13	Hex bult içinde	Karbon çelik	Ticari
14	Çapa Taşıması	Karbon Çelik + Brone/PTFE	Ticari
15	Konum plakası	Karbon çelik	Ticari
16	Hex Bolt	Karbon çelik	Ticari
17	Hex bult içinde	Karbon çelik	Ticari
18	Alt Flens	Düktil demir	GJS500-7
19	İtme Taşıması	Çelik	Ticari
20	O-ring	Kauçuk	NBR
21	Disk Koltuğu	DI+Epoksi/ Paslanmaz çelik	316SSL/GJS500-7+Exoxy kaplamalı
22	Beden Koltuğu	Kauçuk	EPDM
23	Çakıl	Epoxy	Ticari
24	Operatör	Solucan donanımı.	Ticari
25	Hex Bolt	Paslanmaz çelik	AISI304

Boyut:
Çift Eksantrik Kelebek Valf Dovetail Mavi Kauçuk Mühür Düşük Çalışma Döner 2

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

Çift Eksantrik Kelebek Valf Dovetail Mavi Kauçuk Mühür Düşük Çalışma Döner 3

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	318	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
