Pazar Lideri Olun Su Akış Kontrol Vanası
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | Sfero döküm - GJS500-7 | Pilot Malzeme: | SS304 |
---|---|---|---|
Standart: | EN1074-5 | Kaplama: | Epoksi |
Diyafram: | EPDM ile Naylon Güçlendirme | Silgi: | EPDM |
Vurgulamak: | basınç tahliye valfi,sabit basınç valfi |

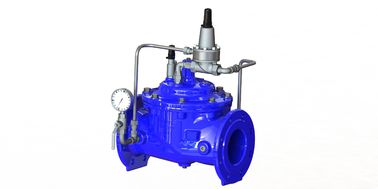

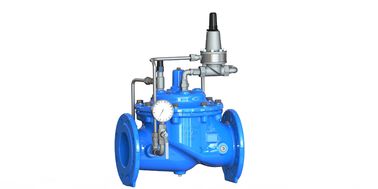

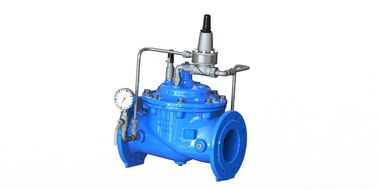

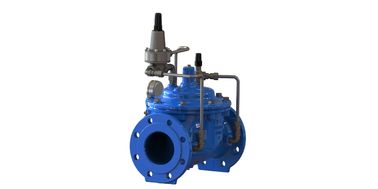

Su Basıncı Sabitleme Tahliye Vanası Sfero Döküm EPOKSİ KaplıPaslanmaz Çelik 304 Pilot Kumandalı
Tanım:
A500, aşırı basıncı tüketerek sistemi aşırı basınçtan koruyabilir.Vana sadece
pompa başlatma, pompa durdurma veya ani akış aşağı valf kapatma sırasında meydana gelebilecek basınç dalgalanmalarını önlemek için aralıklı olarak çalıştırın.
A500, ana akış hattına takıldığında, karşı basınç veya basınç sabitleyici valf görevi görür.Bu konfigürasyonda valf, dalgalanan aşağı akış talebinden bağımsız olarak sabit bir yukarı akış basıncını korur.
Özellik:
Hat basıncında otomatik olarak çalışır
Naylonla güçlendirilmiş diyafram.
Hattan ayrılmadan kolayca bakım yapılır.
Değiştirilebilir koltuk halkası.
Boy | DN50-DN800 |
Çalışma sıcaklığı | - 10C- 80C |
flanş | AISI B16.1 veya PN16 |
Akış Ortamı | Temiz su |
Malzemeler ve Boyut
DN50-DN350
Numara | Tanım | Malzeme | Standart |
1 | Gövde | Eğilebilir Demir | GJS500-7 |
2 | Koltuk | Paslanmaz çelik | ANSI 304/316 |
3 | O-ring | Silgi | NBR |
4 | O-ring | Silgi | NBR |
5 | cıvata | Paslanmaz çelik | A2/A4 |
6 | yıkayıcı | Paslanmaz çelik | A2/A4 |
7 | kaput | Eğilebilir Demir | GJS500-7 |
8 | çalı | Bronz | C61900 |
9 | Bahar | Paslanmaz çelik | ANSI 304/316 |
10 | Kalafat Somunu | Paslanmaz çelik | A4 |
11 | diyafram | Naylon Takviyeli Kauçuk | EPDM+Naylon Kumaş |
12 | Sabitleme tutucu | Eğilebilir Demir | GJS500-7 |
13 | Disk Tutucu | Eğilebilir Demir | GJS500-7 |
14 | Fok balığı | Silgi | EPDM |
15 | Koltuk Tutucu | Paslanmaz çelik | ANSI 304/316 |
16 | Kök | Paslanmaz çelik | ANSI 304/316 |
17 | Fiş | Paslanmaz çelik | ANSI 304/316 |
18 | Vida | Paslanmaz çelik | A2/A4 |
19 | Fiş | Paslanmaz çelik | A2/A4 |
20 | Wsher | Paslanmaz çelik | A2/A4 |
Boyut Birimi:MM | |||||||||||||||
DN | Model kodu | L | φD | Φk | H | N-φd | ΦB | ||||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
*125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
*350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
Not | 1.DN125 DN350, DN100 DN300 ile aynı dahili ağı kullanır | ||||||||||||||
2.A1SI 304 fabrika standart malzemesi.AISI 316 malzeme için fabrikaya danışın |
DN400-DN800
Numara. | Tanım | Malzeme | Standart |
1 | Gövde | Eğilebilir Demir | GJS500-7 |
2 | Koltuk | Paslanmaz çelik | ANSI 304/316 |
3 | Vida | Paslanmaz çelik | A2/A4 |
4 | Vida | Paslanmaz çelik | A2/A4 |
5 | Vida | Paslanmaz çelik | A2/A4 |
6 | Bahar | Paslanmaz çelik | ANSI 304/316 |
7 | kaput | Eğilebilir Demir | GJS500-7 |
8 | çalı | Bronz | C61900 |
9 | O-ring | Silgi | NBR |
10 | Düzeltme Yıkayıcı | Bronz | C61900 |
11 | diyafram | Naylon Takviyeli Kauçuk | EPDM+Naylon Kumaş |
12 | Göz Cıvataları | Karbon çelik | 1040 |
13 | Sabitleme Tutucu | Eğilebilir Demir | GJS500-7 |
14 | Disk Tutucu | Eğilebilir Demir | GJS500-7 |
15 | Fok balığı | Silgi | EPDM |
16 | Mühür Tutucu | Eğilebilir Demir | GJS500-7 |
17 | Kök | Paslanmaz çelik | ANSI 304/316 |
18 | Fiş | Paslanmaz çelik | ANSI 304/316 |
19 | O-ring | Silgi | NBR |
20 | kap | Eğilebilir Demir | GJS500-7 |
21 | Fiş | Paslanmaz çelik | ANSI 304/316 |
22 | Vida | Paslanmaz çelik | A2/A4 |
23 | O-ring | Silgi | NBR |
24 | Vida | Paslanmaz çelik | A2/A4 |
Boyut Birimi:MM | |||||||||||||||
DN | Model kodu | L | H | φD | Φk | N-φd | ΦB | ||||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
*450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
*700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
Not | 1.DN450 DN700, DN400 DN600 ile aynı dahili ağı kullanır | ||||||||||||||
2.A1SI 304 fabrika standart malzemesi.AISI 316 malzeme için fabrikaya danışın |
